Правильно подобранная мебельная петля обеспечивает ровное положение фасада, необходимый угол открывания и предсказуемую работу механизма. В статье разбираем накладные, полунакладные и вкладные петли, присадку чашки 35 мм, схемы 48/6 и 52/5,5, выбор доводчика и количество точек крепления. Отдельно рассмотрим ошибки при замене фурнитуры другого производителя, регулировку фасадов и причины преждевременного износа.
Для выбора мебельной петли необходимо определить тип наложения фасада, его толщину и массу, требуемый угол открывания, способ закрывания и присадочную схему. Даже если две петли имеют одинаковую чашку диаметром 35 мм, это ещё не означает, что они взаимозаменяемы. Различия в расположении крепёжных отверстий, геометрии плеча и монтажной планке могут потребовать изменения конструкции или повторного сверления фасада.
На практике проблемы нередко обнаруживаются после сборки: дверца задевает соседний фасад, не открывается на расчётный угол, закрывается с ударом либо постепенно провисает. Причиной может быть не только качество механизма, но и неправильный подбор фурнитуры под размеры и массу дверцы.
Особенно внимательно к выбору петель следует подходить при серийном производстве. Ошибка в присадке одной опытной детали исправляется относительно просто, а несовпадение отверстий на партии готовых фасадов приводит к переделке, дополнительным операциям и задержкам отгрузки.
Какие бывают мебельные петли и чем они отличаются
Для корпусной мебели чаще всего применяют четырёхшарнирные чашечные петли. Они состоят из чашки, устанавливаемой в фасад, шарнирного механизма и монтажной планки, закрепляемой на боковине корпуса. Такая конструкция позволяет регулировать положение дверцы после сборки и компенсировать небольшие отклонения при монтаже.
Основное различие между петлями заключается в способе расположения закрытого фасада относительно корпуса. Именно этот параметр определяет геометрию плеча петли и необходимую монтажную планку.
Накладные, полунакладные и вкладные петли
Накладная петля используется, когда фасад перекрывает торец боковины корпуса. Это распространённое решение для кухонных шкафов, комодов и распашных тумб. Фактическая величина наложения зависит от модели петли, высоты монтажной планки и положения регулировочных винтов.
Полунакладная петля применяется, когда два фасада располагаются по разные стороны общей вертикальной перегородки. Каждый из них перекрывает лишь часть торца этой перегородки. Такой вариант характерен для многосекционных шкафов и мебельных модулей с общими стойками.
Вкладная петля нужна для фасада, который находится внутри проёма корпуса, между боковинами. Здесь особенно важно выдержать зазоры по периметру дверцы, поскольку при открывании её кромка проходит рядом с внутренней поверхностью корпуса.
Специальные петли для нестандартных конструкций
Помимо стандартных моделей существуют угловые петли, механизмы для фальшпанелей и петли с широким углом открывания. Они применяются там, где обычная петля не обеспечивает необходимую траекторию движения.
Например, угловая секция кухни может требовать петлю для фасада, установленного относительно корпуса под углом 45°. Для шкафа с выдвижными внутренними ящиками может потребоваться открывание дверцы на 165°, чтобы фасад не препятствовал движению внутренних элементов.
Выбирать специальную петлю только по обозначению угла нельзя. Необходимо проверить конструктивный угол установки фасада, фактический угол открывания, габариты механизма и наличие препятствий внутри шкафа.
Какие размеры мебельной петли нужно проверить перед покупкой
Самый распространённый диаметр чашки четырёхшарнирной петли составляет 35 мм. Однако диаметр чашки не описывает всю присадочную схему. Для точного подбора необходимо знать глубину сверления, расстояние между крепёжными отверстиями, их смещение относительно чашки и расстояние от края фасада до отверстия под чашку.
Для части мебельных петель применяется схема 48/6 мм. В технической документации такой формат обычно описывает межосевое расстояние между крепёжными отверстиями и их расположение относительно центра чашки. При этом конкретную геометрию необходимо читать по чертежу выбранной модели.
У других производителей встречаются схемы 52/5,5 мм, 45/9,5 мм и дополнительные варианты. Например, для Hettich Sensys 8631i указаны чашка 35 мм, глубина 12,8 мм и схема TH 52 × 5,5 мм. Это показывает, почему совпадение диаметра чашки не является достаточным основанием для замены петли.
Глубина чашки и толщина фасада
Глубина чашки особенно важна при работе с тонкими фасадами. Если сверление окажется слишком глубоким, на лицевой стороне может возникнуть деформация, а при грубой ошибке инструмент способен пройти материал насквозь.
Например, для петли серии Industrial с винтовым креплением заявлена глубина чашки 11,5 мм и диапазон толщины фасада 14–22 мм. Для отдельных моделей Advance soft также предусмотрена работа с фасадами 14–22 мм. Эти значения относятся к конкретным изделиям и не распространяются автоматически на всю категорию.
При изготовлении фасадов из МДФ с фрезеровкой, массива дерева или материалов с нестандартной структурой следует учитывать остаточную толщину материала под чашкой. Номинальная толщина фасада сама по себе не гарантирует достаточной прочности крепления.
Почему важны монтажная планка и расстояние до края
Монтажная планка влияет на положение фасада относительно боковины. Изменение её высоты может изменить наложение и доступный диапазон регулировки. Поэтому при замене петли необходимо проверять не только чашку, но и совместимость плеча с планкой.
Расстояние от края фасада до отверстия чашки влияет на кинематику открывания. Если сместить чашку без пересчёта, дверца может задевать боковину даже при правильной регулировке петли.
Для серийной присадки желательно использовать утверждённую карту сверления с обозначением диаметра, глубины, межосевых размеров и положения отверстий относительно базовых кромок. Это позволяет исключить разночтения между технологом, оператором станка и сборщиком.
Какой угол открывания мебельной петли выбрать
Угол открывания показывает, насколько далеко фасад может повернуться относительно закрытого положения. Для стандартных распашных шкафов распространены петли с открыванием около 95–110°. Для отдельных конструкций используют механизмы на 155–170° и специальные угловые решения.
При этом нужно различать угол открывания и угол установки фасада в закрытом положении. Например, обозначение 90/105 в каталоге означает, что фасад в закрытом положении расположен под углом 90°, а открывается до 105°. Это не две альтернативные величины открывания.
Для кухни с обычными распашными шкафами угол 105° часто достаточен. Но если внутри установлен выдвижной ящик, корзина или другая система, необходимо проверить, не мешает ли открытый фасад её работе.
| Угол открывания | Типичная задача | Что проверить |
|---|---|---|
| 95° | Шкаф с ограниченным пространством | Столкновение с соседними конструкциями |
| 105° | Стандартный кухонный или корпусный шкаф | Доступ к полкам и зазор у боковины |
| 110° | Стандартный шкаф при наличии модели | Кинематику и толщину фасада |
| 165° | Шкаф с внутренними выдвижными элементами | Доступность ящиков и пространство |
| 170° | Специальные решения | Габариты петли и траекторию фасада |
Указанные значения не означают, что любая петля с таким углом подходит для соответствующей задачи. Требуется проверка чертежа и допустимой геометрии установки.
Для примера, в каталоге представлена петля EVA Advance soft, накладная, 90/165, 48 мм, артикул 00-00003977, с интегрированным амортизатором. Её угол открывания составляет 165°, а заявленная толщина фасада находится в диапазоне 14–22 мм.
Петли с доводчиком или без: что лучше для кухни и шкафов

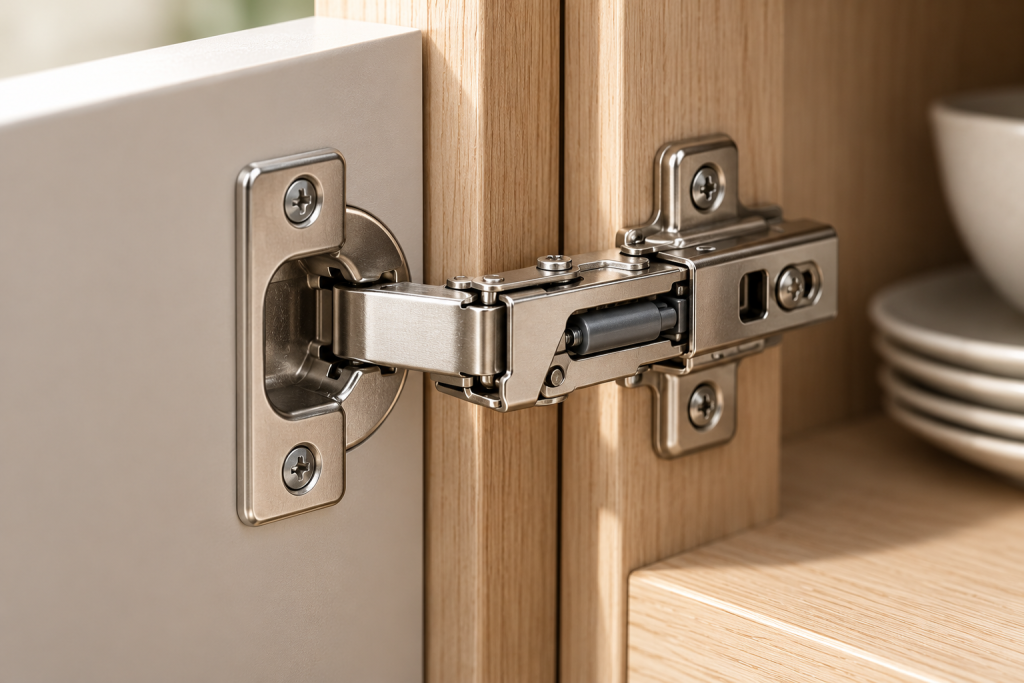

Петля с доводчиком содержит демпфирующий механизм, который замедляет движение фасада на завершающем участке закрывания. В результате дверца подходит к корпусу без резкого удара. Это особенно полезно для кухонной мебели, которой часто пользуются в течение дня.
Петля без доводчика имеет более простую конструкцию. Она подходит для мебели, где плавное закрывание не является обязательным требованием. Однако отсутствие демпфера не означает отсутствие пружины: обычная петля может иметь механизм самозакрывания и притягивать фасад к корпусу.
Для фасадов без ручек с открыванием от нажатия применяется другая схема. В ней может использоваться петля без пружины в сочетании с совместимым толкателем Push-to-Open. Обычная самозакрывающаяся петля способна создавать сопротивление, которое мешает корректной работе толкателя.
Сравнение доводчика и Push-to-Open
| Параметр | Петля с доводчиком | Петля для Push-to-Open |
|---|---|---|
| Задача | Плавное закрывание | Открывание нажатием |
| Пружина | Обычно самозакрывание | Для ряда систем без пружины |
| Дополнительный механизм | Встроенный демпфер | Совместимый толкатель |
| Фасад без ручки | Требует решения для открывания | Подходит с правильным толкателем |
| Проверка | Масса, скорость, регулировка | Ход толкателя, зазор, пружина |
У петли с доводчиком и механизма Push-to-Open разные функции. Первый управляет закрыванием, второй обеспечивает открывание от нажатия. Их нельзя считать взаимозаменяемыми.
Для безручечных фасадов в каталоге есть Advance p2o, накладная, 90/105, 48 мм, артикул 00-00005150. Она не имеет встроенной пружины, рассчитана на фасады толщиной 16–22 мм и применяется с совместимыми толкателями.
В производстве важно испытывать не отдельную петлю, а собранный узел: фасад, петли, монтажные планки, толкатель и ответную часть. Только после такой проверки можно оценить стабильность открывания и необходимый зазор.
Сколько мебельных петель нужно на один фасад
Количество петель зависит прежде всего от массы дверцы, её высоты, ширины, материала и условий эксплуатации. Универсальное правило «две петли на любой фасад» технически некорректно.
Увеличение ширины фасада повышает плечо нагрузки относительно оси крепления. Поэтому широкая тяжёлая дверца создаёт более неблагоприятные условия для крепежа, чем узкая дверца той же массы. Высокий фасад дополнительно требует достаточного расстояния между крайними петлями для сохранения устойчивости.
В рекомендациях Blum для определённых петель CLIP top BLUMOTION приведены ориентиры: две петли для фасадов массой 4–6 кг и три петли для 6–12 кг. При этом производитель подчёркивает зависимость количества петель от высоты и ширины фасада; приведённые значения относятся к дверцам шириной до 600 мм. Эти рекомендации нельзя автоматически переносить на петли других производителей.
Пример расчёта для мебельного производства
Допустим, нужно установить фасад из ЛДСП толщиной 18 мм, высотой 900 мм и шириной 450 мм. Его приблизительный объём составляет 0,00729 м³.
При условной плотности плиты 650–750 кг/м³ масса самого фасада составит около 4,7–5,5 кг без учёта ручки и дополнительной отделки. Это расчётная оценка, а не характеристика конкретной плиты.
После расчёта массы технолог должен свериться с таблицей допустимых нагрузок выбранной модели петли. Если такой таблицы нет, количество точек крепления нельзя назначать только по аналогии с продукцией другого производителя.
Рекомендация специалиста
При переходе на новую серию петель не следует сразу запускать присадку всей партии фасадов. Сначала изготовьте контрольный образец из того же материала и той же толщины, что будут использоваться в заказе.
Для фасада толщиной 18 мм с чашкой 35 мм проверьте глубину сверления по чертежу выбранной петли, схему крепёжных отверстий 48/6 мм или другую предусмотренную схему, фактическое наложение и траекторию открывания. После сборки несколько раз полностью откройте и закройте дверцу, проверьте зазоры и возможность регулировки.
Если фасад высокий или тяжёлый, отдельно проверьте количество петель по техническим рекомендациям производителя. Дополнительная петля может повысить устойчивость конструкции, но не исправит неправильно выполненную присадку или недостаточную прочность крепления в материале.
Можно ли заменить мебельные петли одного производителя на другого
Заменить мебельную петлю без повторной присадки можно только при совпадении основных монтажных и геометрических параметров. Совпадение диаметра чашки, угла открывания и внешнего вида недостаточно.
Например, у отдельных моделей с чашкой 35 мм используется присадка 48/6 мм, тогда как у Hettich Sensys встречается схема TH 52 × 5,5 мм. При таких различиях старые крепёжные отверстия не совпадут с новой петлёй.
При замене Blum, Hettich, GRASS, Boyard, GTV или других систем необходимо сравнить технические чертежи обеих моделей, а не только характеристики в карточках товара.
Для проверки совместимости важно последовательно сопоставить диаметр и глубину чашки, крепёжные отверстия, расстояние от кромки фасада, монтажную планку, величину наложения и траекторию открывания. Также нужно проверить тип самозакрывания, наличие демпфера и допустимую толщину фасада.
Почему фасад провисает после установки
Провисание возникает, когда положение фасада изменяется под действием нагрузки. Возможные причины включают недостаточное количество петель, ослабление крепежа, недостаточную прочность материала в местах крепления и ошибки регулировки.
Если после нескольких месяцев эксплуатации дверца начинает задевать соседний фасад, сначала проверяют крепёж монтажных планок и чашек. Затем оценивают положение дверцы и корректируют регулировку по высоте, глубине и наложению.
Если крепёж перестал удерживаться в ЛДСП, регулировка не устранит причину. Потребуется восстановление надёжного крепления с учётом состояния материала. Повторное затягивание винта в разрушенное отверстие обычно не обеспечивает долговременного результата.
Как проверить результат после замены
После установки необходимо проверить равномерность зазоров в закрытом положении, свободный ход дверцы и отсутствие контакта с корпусом или соседними фасадами. Для петли с доводчиком дополнительно оценивают плавность закрывания.
Если используется Push-to-Open, проверяют достаточность хода толкателя и возможность открывания при нажатии в предусмотренной точке фасада. Для широких дверец может потребоваться отдельное согласование расположения толкателя и механизма открывания.
При серийной сборке результаты проверки желательно фиксировать в технологической карте. Это позволяет использовать согласованную комбинацию петли, планки, крепежа и присадочной схемы в следующих партиях.
Часто задаваемые вопросы о мебельных петлях
Какие бывают мебельные петли для шкафов?
Основные виды мебельных петель — накладные, полунакладные и вкладные. Накладные петли используются, когда фасад перекрывает торец боковой стенки корпуса. Полунакладные подходят для двух фасадов на общей перегородке, а вкладные — для дверей, расположенных внутри мебельного проёма. Также существуют угловые петли и модели широкого открывания для нестандартных конструкций.
Чем отличается накладная петля от полунакладной?
Накладная мебельная петля позволяет фасаду перекрывать большую часть торца боковой стенки корпуса. Полунакладная петля обеспечивает частичное перекрытие торца и обычно применяется, когда два соседних фасада крепятся к одной перегородке. Выбор зависит от конструкции мебельного корпуса и расположения дверей.
Какой стандартный размер чашки мебельной петли?
Наиболее распространённый диаметр чашки четырёхшарнирной мебельной петли составляет 35 мм. Для отдельных компактных конструкций используются петли с чашкой 26 мм. При выборе важно учитывать не только диаметр, но и глубину сверления, расстояние от края фасада и схему крепёжных отверстий. Точные размеры необходимо сверять с технической документацией производителя.
Какой угол открывания мебельной петли выбрать?
Для большинства стандартных шкафов подходят петли с углом открывания около 105–110°. Для угловых конструкций применяются специальные модели с другой геометрией. Петли широкого открывания, например 165°, обеспечивают более свободный доступ к содержимому корпуса. При выборе необходимо учитывать расположение соседних фасадов, стен и других элементов мебели.
Что лучше: мебельные петли с доводчиком или без?
Петли с доводчиком обеспечивают плавное закрывание фасада, уменьшают шум и ударные нагрузки на мебельный корпус. Они особенно удобны для кухонных шкафов и мебели ежедневного использования. Петли без доводчика имеют более простую конструкцию и могут использоваться там, где плавное закрывание не требуется. Выбор зависит от бюджета и требований к комфорту эксплуатации.
Сколько мебельных петель нужно на одну дверцу?
Для небольших и лёгких мебельных фасадов часто достаточно двух петель. Для высоких или тяжёлых дверей может потребоваться три, четыре или больше. Количество зависит от высоты, ширины, массы фасада, материала и характеристик выбранной петли. Окончательное решение следует принимать по таблицам допустимых нагрузок производителя фурнитуры.
Можно ли заменить обычные мебельные петли на петли с доводчиком?
Во многих случаях замена возможна, если новая петля совместима с существующей присадкой фасада и монтажной планкой. Необходимо проверить диаметр чашки, межцентровое расстояние креплений, тип наложения фасада и геометрию петли. Совпадение диаметра чашки 35 мм само по себе не гарантирует совместимость.
Как правильно отрегулировать мебельные петли?
Большинство современных четырёхшарнирных петель позволяют регулировать положение фасада по горизонтали, глубине и высоте. Для этого используются регулировочные винты петли и монтажной планки. Сначала выравнивают зазоры между фасадами, затем проверяют прилегание дверцы к корпусу и плавность закрывания. Порядок регулировки зависит от конструкции конкретной модели.
