Выбор направляющих влияет на плавность движения ящика, допустимую нагрузку и удобство доступа к содержимому. Разбираем различия между шариковыми механизмами и системами скрытого монтажа, полным и частичным выдвижением, доводчиком и Push-to-Open. Объясняем, как подобрать длину направляющих, учесть массу ящика, избежать ошибок присадки и проверить совместимость при замене фурнитуры другого производителя.
Направляющие для ящиков: какие бывают и как выбрать подходящую систему
Для выбора направляющих нужно определить конструкцию ящика, его полную массу с содержимым, полезную глубину корпуса, необходимую степень выдвижения и способ открывания. Для стандартного деревянного ящика можно использовать шариковые направляющие бокового крепления или систему скрытого монтажа. Однако эти механизмы отличаются монтажными размерами, требованиями к конструкции ящика и допустимыми нагрузками.
Типичная производственная ошибка возникает, когда направляющие выбирают только по номинальной длине 450 или 500 мм. После сборки выясняется, что ящик не помещается по глубине, его боковины изготовлены с неправильным отступом либо фасад задевает соседние элементы корпуса. Особенно затратны такие ошибки при переходе на другую фурнитуру после утверждения карт раскроя.
Поэтому для мебельного производства важен не отдельный механизм, а согласованная система: корпус, ящик, направляющие, крепёж, схема присадки и фасад.
Какие бывают направляющие для ящиков
Основные типы направляющих для корпусной мебели: роликовые, шариковые и скрытого монтажа. Они отличаются расположением опорных элементов, способом крепления, кинематикой движения и требованиями к конструкции ящика.
Роликовые направляющие представляют собой систему металлических профилей с пластиковыми роликами. Обычно они обеспечивают частичное выдвижение и применяются в мебели, где не требуется сложная кинематика или высокая плавность хода.

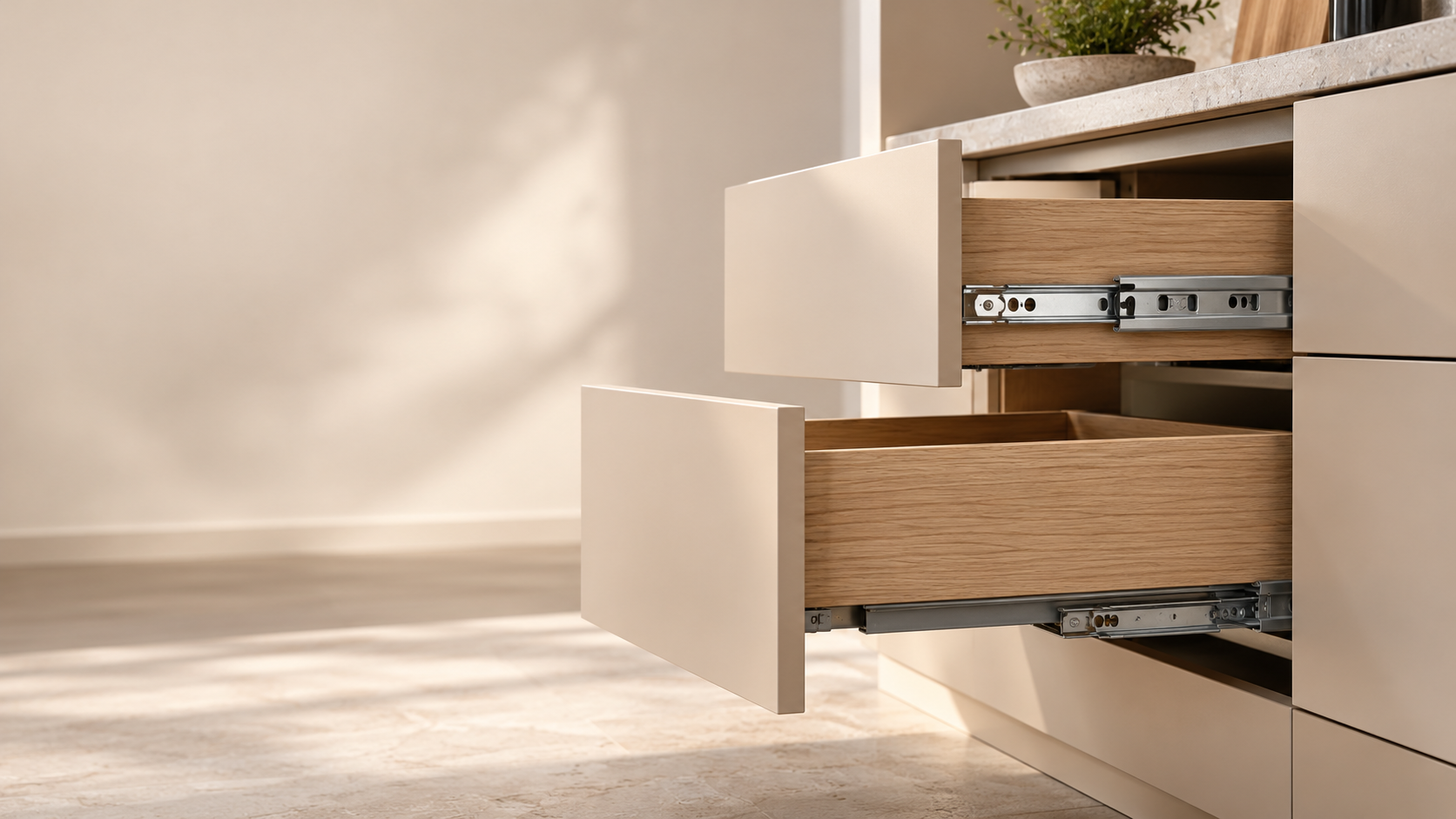

Шариковые направляющие используют телескопические металлические профили и шариковые дорожки. Они подходят для кухонных тумб, комодов, офисной мебели и выдвижных секций, когда необходимы полный доступ к содержимому и предсказуемая работа под нагрузкой.
Направляющие скрытого монтажа устанавливаются под дном деревянного ящика. Их преимущество заключается в том, что механизм не виден сбоку при открывании. При этом требования к ширине, глубине, конструкции дна и задней стенки ящика определяются документацией конкретной системы.
Шариковые направляющие: особенности конструкции
В шариковой направляющей подвижные профили перемещаются относительно друг друга по дорожкам с шариками. При правильной установке нагрузка распределяется между опорными поверхностями, а сопротивление движению остаётся относительно небольшим.
Для мебельных ящиков распространены телескопические направляющие высотой профиля 45 мм. В каталоге представлены модели с длиной 300, 350, 400, 450 и 500 мм, рассчитанные на разные нагрузки. Например, Soft, шариковые 45 мм, 35 кг, 450 мм, артикул 00003414, рассчитаны на полное выдвижение и оснащены доводчиком.
При выборе необходимо учитывать не только заявленную грузоподъёмность, но и монтажные зазоры между корпусом и боковинами ящика. Эти размеры нельзя принимать одинаковыми для всех моделей, даже если высота профиля совпадает.
Направляющие скрытого монтажа: требования к ящику
Системы скрытого монтажа размещаются под дном ящика и работают совместно с передними фиксаторами или другими предусмотренными производителем креплениями. Для правильной работы важно соблюсти геометрию дна, задней стенки и посадочных мест.
Например, Quadro, полного выдвижения, 500 мм, 35 кг, артикул 00003396, предусматривает надвижной монтаж с пластиковым фиксатором и встроенный доводчик. Такая система подходит для деревянных ящиков, конструкция которых рассчитана на соответствующую монтажную схему.
При замене боковых шариковых направляющих на скрытые недостаточно переставить механизм. Как правило, требуется пересчитать ширину ящика, положение дна, конструкцию задней стенки и крепёжные точки.
Шариковые направляющие или скрытого монтажа: что выбрать
Шариковые направляющие подходят для конструкций с боковым креплением, когда важно использовать привычную технологию изготовления деревянного ящика. Системы скрытого монтажа выбирают, когда механизм не должен быть виден при открывании, а конструкция мебели допускает установку направляющих под дном.
Различие не ограничивается внешним видом. Боковые направляющие требуют определённого пространства между боковиной ящика и корпусом. У скрытых систем расчёт ширины, дна и задней стенки выполняется по другой схеме. Поэтому переход с одного типа на другой обычно связан с изменением конструкции ящика.
Например, в документации Blum для системы MOVENTO ширина ящика рассчитывается с учётом внутренней ширины корпуса и толщины боковин. Для конкретной конфигурации применяется формула внутренней ширины ящика SKW = LW − 42 мм, где LW обозначает внутреннюю ширину корпуса. Эту формулу нельзя автоматически применять к другим системам скрытого монтажа.
Сравнение систем
| Параметр | Шариковые направляющие | Направляющие скрытого монтажа |
|---|---|---|
| Расположение | По бокам ящика | Под дном ящика |
| Видимость механизма | Виден при выдвижении | Скрыт под ящиком |
| Выдвижение | Полное или частичное в зависимости от модели | Полное или частичное в зависимости от модели |
| Доводчик | У отдельных моделей | У отдельных моделей |
| Нагрузка | Например, 35 кг для модели Soft 45 мм | Например, 30–35 кг для рассмотренных моделей Quadro |
| Требования к ящику | Боковые зазоры и параллельность профилей | Точная геометрия дна, задней стенки и фиксаторов |
| Замена системы | Сверка длины, зазоров и отверстий | Сверка полной присадочной схемы |
Для типового комода с деревянными ящиками шариковая система может оказаться рациональным решением, если механизм допустимо оставить видимым. Для кухонной мебели, где предъявляются повышенные требования к внешнему виду и регулировке фасадов, имеет смысл рассмотреть направляющие скрытого монтажа.
При этом более сложная конструкция не означает автоматически больший ресурс или допустимую нагрузку. Эти характеристики определяются конкретной моделью и условиями испытаний.
Полное и частичное выдвижение: в чём разница
Полное выдвижение обеспечивает доступ к содержимому ящика практически по всей его глубине. Частичное выдвижение оставляет часть ящика внутри корпуса. Разница особенно заметна в глубоких кухонных тумбах, где предметы у задней стенки должны оставаться доступными.
Для ящика номинальной длиной 500 мм частичное выдвижение не означает строго определённый ход, например 400 мм. Фактическая величина перемещения зависит от конструкции механизма и должна проверяться по документации.
При проектировании мебели важно учитывать не только глубину ящика, но и пространство перед корпусом. Даже полностью выдвигающийся механизм не будет удобен, если открыванию мешает противоположный шкаф, проход или дверное полотно.
Когда необходимо полное выдвижение
Полное выдвижение удобно для кухонных ящиков с посудой, столовыми приборами и принадлежностями, которые хранятся по всей глубине. Оно также полезно для офисных картотек, выдвижных секций гардеробных и рабочих тумб.
Например, Quadro, полного выдвижения, 500 мм, 35 кг, артикул 00003396, позволяет проектировать ящик с доступом к задней части его внутреннего пространства. Для корректной установки необходимо соблюдать размеры деревянного ящика и схему крепления фиксаторов.
В мебели с частым использованием полный ход может снижать необходимость наклоняться и искать предметы в глубине корпуса. Однако удобство не отменяет проверки нагрузки при полностью открытом ящике.
Когда достаточно частичного выдвижения
Частичное выдвижение подходит для неглубоких ящиков и мебели, где содержимое задней зоны не требует постоянного доступа. Оно может применяться в прикроватных тумбах, небольших комодах и отдельных офисных секциях.
Например, Quadro, частичного выдвижения, 450 мм, 30 кг, артикул 00-00003926, оснащена доводчиком и рассчитана на монтаж с фиксатором. Выбор такой модели должен учитывать требуемый ход и расположение предметов внутри ящика.
Если в будущем планируется установка внутренних органайзеров или систем разделения пространства, доступность задней зоны следует проверить заранее. Иногда выбор частичного выдвижения усложняет использование мебели.
Направляющие с доводчиком и Push-to-Open: особенности работы
Доводчик замедляет движение ящика на заключительном участке закрывания. Это снижает скорость контакта фасада с корпусом и делает закрывание более плавным. При этом доводчик не компенсирует неправильную установку направляющих и не предназначен для устранения перекоса.
Push-to-Open решает другую задачу: позволяет открыть ящик нажатием на фасад. Такая система используется в мебели без выступающих ручек. Для стабильной работы важны монтажный зазор, геометрия фасада и соответствие усилия механизма массе ящика.
Некоторые конструкции объединяют открывание нажатием и плавное закрывание. Например, Push open Soft, шариковые 45 мм, 35 кг, 450 мм, артикул 00003419, предусматривают обе функции. Однако сочетание механизмов должно быть заложено в конструкцию производителем; произвольная установка дополнительного толкателя к обычным направляющим с доводчиком не гарантирует работоспособности.
Как выбрать механизм для кухни без ручек
Для кухни без ручек сначала определяют принцип открывания. Это может быть механическое нажатие, электромеханический привод или профиль, позволяющий захватывать фасад рукой. Каждый вариант предъявляет собственные требования к корпусу.
При выборе Push-to-Open нужно учитывать, что случайное нажатие на фасад может вызвать открывание. Поэтому расположение ящика относительно рабочей зоны и проходов также влияет на удобство эксплуатации.
В системах Blum MOVENTO предусмотрены разные технологии движения, включая BLUMOTION, TIP-ON и TIP-ON BLUMOTION. Это показывает, что доводчик и открывание нажатием могут использоваться в различных конфигурациях, но конкретная совместимость определяется конструкцией системы.
Как подобрать длину направляющих и рассчитать нагрузку
Длину направляющих выбирают по полезной глубине корпуса, а допустимую нагрузку по суммарной массе ящика и его содержимого. Номинальная длина механизма не всегда равна минимальной необходимой глубине установки: дополнительные размеры могут потребоваться для задних креплений, демпфера и других элементов конструкции.
Для стандартных мебельных ящиков часто применяют направляющие длиной 300, 350, 400, 450 и 500 мм. Например, при полезной глубине корпуса 470 мм можно рассматривать направляющую номинальной длиной 450 мм, но окончательное решение принимают после проверки монтажного чертежа. Важно учитывать заднюю стенку, толщину фасада и положение ящика в закрытом состоянии.
Если направляющая длиннее доступного монтажного пространства, механизм невозможно правильно установить. Если она существенно короче ящика, могут возникнуть ограничения по ходу, размещению крепежа и распределению нагрузки.
Как рассчитать нагрузку на направляющие
Заявленная грузоподъёмность направляющих обычно относится к комплекту, а не к каждой стороне отдельно. Поэтому две направляющие с номинальной нагрузкой 35 кг не образуют систему грузоподъёмностью 70 кг.
Предположим, деревянный ящик вместе с фасадом весит 7 кг, а масса предполагаемого содержимого составляет 18 кг. Расчётная эксплуатационная нагрузка будет равна 7 + 18 = 25 кг.
При выборе комплекта с заявленной нагрузкой 35 кг формально остаётся запас 10 кг. Однако необходимо убедиться, что указанная грузоподъёмность соответствует длине направляющих, ширине ящика и предусмотренным условиям эксплуатации. Для широких ящиков производитель может устанавливать дополнительные ограничения.
На срок службы влияет и распределение массы. Тяжёлые предметы, сосредоточенные у передней части полностью выдвинутого ящика, увеличивают изгибающий момент и нагрузку на крепёж. Поэтому расчёт по общей массе необходимо дополнять проверкой геометрии и жёсткости конструкции.
Почему ширина ящика тоже имеет значение
Чем шире ящик, тем выше требования к параллельности направляющих и жёсткости его корпуса. При несимметричной нагрузке широкая конструкция может испытывать перекос, даже если её масса не превышает допустимое значение.
Например, для кухонного ящика шириной 900 мм необходимо отдельно проверить рекомендации производителя по максимальной ширине и допустимой нагрузке. Одна и та же пара направляющих может вести себя по-разному на ящиках шириной 400 и 900 мм.
При проектировании широких выдвижных секций также проверяют необходимость боковой стабилизации. У некоторых систем предусмотрены специальные комплекты, уменьшающие перекос при движении. Их применение определяется технической документацией, а не только номинальной грузоподъёмностью.

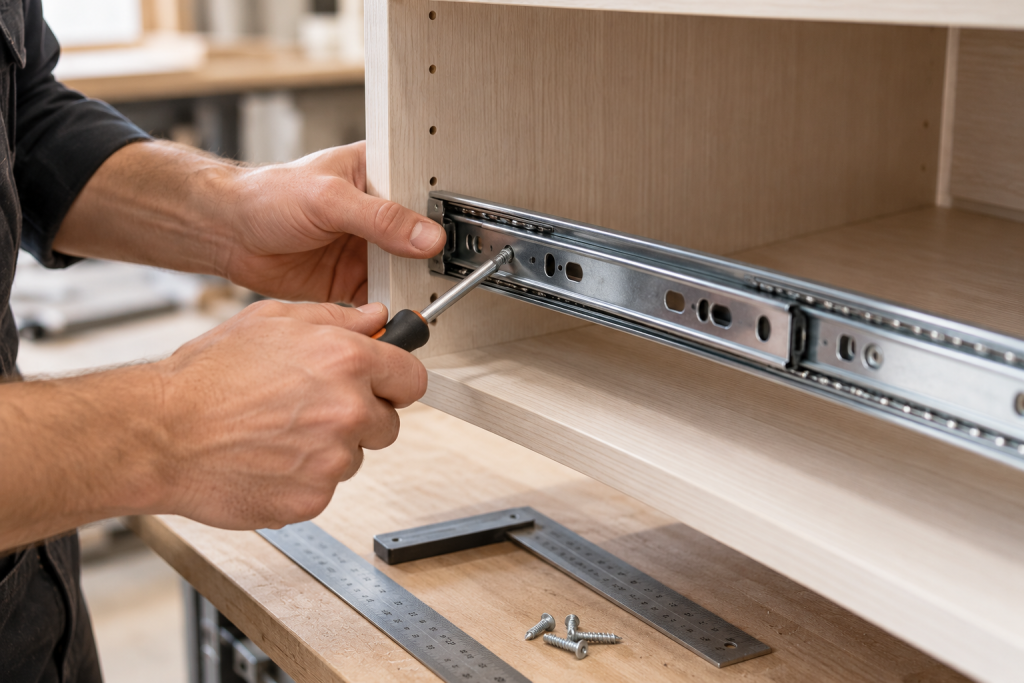

Присадка и монтаж: можно ли заменить направляющие другого производителя
Замена направляющих без изменения конструкции ящика возможна только при совпадении монтажных размеров и требований к креплению. Одинаковая номинальная длина, тип выдвижения и заявленная нагрузка не гарантируют совместимости.
При переходе с Blum TANDEM или MOVENTO на Hettich Quadro, Boyard, GTV либо другую систему необходимо сопоставить не только крепёжные отверстия в корпусе. Важно проверить ширину и длину деревянного ящика, положение дна, вырезы задней стенки, фиксаторы и требования к зазорам.
Для примера, в технической документации Blum MOVENTO для определённой конструкции деревянного ящика используются расчёт внутренней ширины LW − 42 мм и длина боковины NL − 10 мм, где LW обозначает внутреннюю ширину корпуса, а NL номинальную длину направляющей. Эти значения относятся к указанной системе и не подтверждают совместимость с направляющими другого производителя.
Какие размеры необходимо проверить перед присадкой
Для боковых шариковых направляющих определяют монтажный зазор с каждой стороны ящика, расположение отверстий и положение направляющей относительно нижней кромки боковины. Важно обеспечить параллельность двух профилей и одинаковую высоту их установки.
Для систем скрытого монтажа дополнительно проверяют толщину боковин, положение дна, вырезы или отверстия задней стенки, крепление передних фиксаторов и диапазоны регулировки. Даже небольшое отклонение размеров может вызвать тугой ход или помешать установке ящика на механизм.
Присадочную карту следует составлять по чертежу конкретной модели. Если производство использует библиотеку 3D-моделей для «Базис-Мебельщика», необходимо проверить актуальность выбранного компонента и соответствие модели фактически закупаемой фурнитуре.
Рекомендация специалиста
Рассмотрим производственную задачу: нужно заменить шариковые направляющие длиной 450 мм и грузоподъёмностью 35 кг на систему скрытого монтажа той же номинальной длины.
Не следует переносить существующие размеры деревянного ящика в новый проект без пересчёта. Сначала необходимо взять монтажный чертёж выбранной системы, определить требуемую ширину ящика, положение дна, задние вырезы и точки фиксации. Затем изготовить один контрольный образец из материала той же толщины, что предусмотрена в серийном заказе.
После сборки нужно проверить полный ход, работу доводчика, регулировку фасада и движение под расчётной нагрузкой. Для примера с массой ящика и содержимого 25 кг следует проводить проверку с соответствующей загрузкой, а не только с пустым ящиком. Такой подход позволяет обнаружить несовместимость до запуска всей партии.
Почему ящик заедает, перекашивается или плохо закрывается
Если ящик движется с усилием, первым делом необходимо проверить геометрию корпуса и параллельность направляющих. Даже качественный механизм не обеспечит плавного хода, если профили установлены с перекосом или ящик изготовлен шире допустимого размера.
Заедание также может возникать из-за повреждения шариковых дорожек, попадания загрязнений, деформации профиля или ослабления крепежа. При обнаружении повреждений не следует пытаться исправить их увеличением усилия при закрывании.
У систем скрытого монтажа дополнительные причины включают неправильное положение передних фиксаторов, ошибки изготовления задней стенки и несоответствие размеров ящика монтажной схеме.
Как определить причину перекоса
Сначала проверяют диагонали корпуса и самого ящика. Затем измеряют расстояния между направляющими в передней и задней частях корпуса. Значительное расхождение этих размеров указывает на нарушение геометрии установки.
Если ящик легко перемещается без нагрузки, но начинает заедать после заполнения, необходимо проверить фактическую массу содержимого, жёсткость дна и крепление направляющих. Такая ситуация может указывать на деформацию конструкции под нагрузкой.
Если проблема возникает только в конце закрывания, отдельно проверяют работу доводчика и положение фасада. Контакт фасада с соседними элементами иногда ошибочно воспринимается как неисправность направляющих.
Как продлить срок службы направляющих
Основное условие долговечной работы заключается в соблюдении требований производителя по нагрузке, размерам и монтажу. Нельзя компенсировать недостаточную грузоподъёмность увеличением количества крепёжных винтов.
При эксплуатации необходимо предотвращать попадание строительной пыли, абразивных частиц и большого количества влаги внутрь механизма. Особенно важно защищать направляющие при монтаже мебели на объекте, когда рядом продолжаются отделочные работы.
Смазку и обслуживание выполняют только в соответствии с документацией производителя. Некоторые механизмы поставляются с заводской смазкой и не требуют дополнительного нанесения масла. Неподходящий состав может удерживать пыль и ухудшать работу направляющих.
Выбор направляющих начинается с расчёта ящика, а не со сравнения отдельных функций механизма. Тип установки, полезная глубина корпуса, масса содержимого, полный или частичный ход и способ открывания должны соответствовать конструкции мебели.
Для серийного производства особенно важно проверить контрольный образец при переходе на новую систему. Это помогает избежать переделки деталей из-за несовпадения присадки, ошибок расчёта ширины и неправильного положения дна.
Сравнить доступные типоразмеры, подобрать систему под проект и изучить характеристики конкретных моделей можно в каталоге направляющих EVA.
Часто задаваемые вопросы о направляющих для ящиков
Какие направляющие лучше выбрать для кухонных ящиков?
Для кухонных ящиков подходят шариковые направляющие полного выдвижения и системы скрытого монтажа. Шариковые модели отличаются универсальностью и доступностью, а скрытые системы позволяют сохранить аккуратный внешний вид ящика. Для повседневного использования удобно выбирать направляющие с доводчиком. При выборе необходимо учитывать нагрузку, глубину корпуса и конструкцию ящика.
Чем отличаются шариковые направляющие от скрытого монтажа?
Шариковые направляющие устанавливаются по бокам выдвижного ящика и могут быть видны при открывании. Направляющие скрытого монтажа располагаются под дном ящика и практически незаметны снаружи. Системы также различаются требованиями к размерам ящика, монтажным зазорам и схеме крепления.
Что лучше: направляющие полного или частичного выдвижения?
Направляющие полного выдвижения обеспечивают более удобный доступ к содержимому ящика, включая его заднюю часть. При частичном выдвижении часть ящика остаётся внутри корпуса. Такие системы могут подойти для мебели, где полный доступ не требуется. Выбор зависит от назначения ящика и условий эксплуатации.
Какую нагрузку выдерживают мебельные направляющие?
Допустимая нагрузка зависит от конкретной модели, длины направляющих и условий установки. Например, отдельные шариковые системы рассчитаны на нагрузку 35 кг, а некоторые направляющие скрытого монтажа — на 30–35 кг. Точное значение необходимо проверять в технических характеристиках производителя. Нагрузку следует рассчитывать с учётом массы самого ящика и его содержимого.
Как правильно подобрать длину направляющих для ящика?
Длину направляющих выбирают с учётом внутренней глубины мебельного корпуса и монтажных требований конкретной системы. Направляющая не должна упираться в заднюю стенку или другие элементы мебели. Для скрытого монтажа дополнительно проверяют требования к глубине ящика, расположению дна и задней стенки. Перед покупкой рекомендуется сверить размеры с монтажной схемой производителя.
Можно ли заменить шариковые направляющие на скрытые?
Такая замена возможна не во всех случаях. Направляющие скрытого монтажа предъявляют другие требования к ширине ящика, конструкции дна, задней стенке и расположению креплений. Поэтому простой замены металлических профилей обычно недостаточно. Перед переоборудованием необходимо проверить присадочную схему и совместимость существующего ящика с новой системой.
Что выбрать: направляющие с доводчиком или Push-to-Open?
Доводчик обеспечивает плавное закрывание ящика и уменьшает ударную нагрузку на мебель. Механизм Push-to-Open позволяет открывать ящик нажатием на фасад и особенно удобен для мебели без ручек. Некоторые системы совмещают обе функции, но их совместимость необходимо проверять по характеристикам конкретной модели.
